T7產品特點
T7作為一款高級精度產品，整體外觀以小型化、輕量化為主要基調，線條硬朗、極致輕巧的外觀便于攜帶外出測量作業，尺寸僅為：135*135*84.75mm
采用鎂鋁合金材質打造，且機身材質密度小，比鋁輕三分之一，重量僅為：0.97KG。
單按鍵設計，一鍵操作。開關機、模式切換、數據鏈切換、復位、U盤模式切換等均可一鍵搞定。
機身屏幕采用半透明高強度面板，視覺科技感更強。四個狀態指示燈查看主機信息簡單清晰。
接口豐富，5芯LEMO口（外接電源功能、RS232串口輸出功能）；7芯LEMO接口（USB連接電腦數據傳輸功能、外接U盤（OTG）功能）；電臺天線接口（接發電臺信號）。
雙喇叭設計，立體聲音播報，掃除雜音障礙，收音更大更清晰。
防護膠圈突出機身殼體表面設計，可抗2米隨桿跌落，1.2米自由落體跌落。全方位防水、防塵設計，1m浸泡，杜絕粉塵，IP68級標準防水防塵。
高集成設計，減小產品體積；采用高性能零相位GNSS天線，抗干擾能力強；GNSS天線、藍牙天線、WIFI天線“三維一體”高度集成化設計，優化了信號傳輸中斷機制，穩定性強。
工作溫度：–25 °C到+65 °C，100%抗冷凝特性，可在低溫、濕度大的地區工作。
T7產品功能
收發一體化電臺
1）內置收發一體電臺模塊，典型作業距離3KM，滿足小范圍作業需要；
2）支持外置發射電臺 5W/25W/35W，典型作業距離10km，滿足遠程距離作業需要；
3）頻率范圍410MHz-470MHz，支持GMSK/4FSK調制方式，全頻覆蓋主流頻段；
4）支持多種通訊協議，包括SOUTH、TrimTalk450S、Satel、ZHD、HUACE等，同時支持自定義south+通訊協議，定制協議參數；
5）空中波特率支持9600bps/19200bps，通道數量120（支持擴展，自定義頻點）
高效網絡
雙通道藍牙設計，主機、手簿信號實現雙向傳輸，共享手簿全網通網絡，網絡RTK作業體驗更輕快。

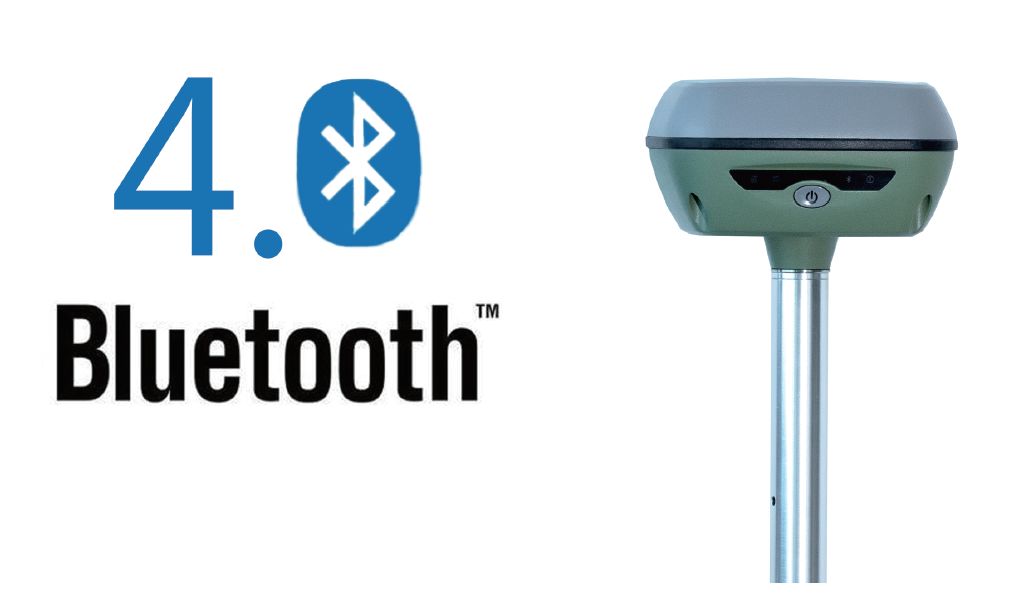

藍牙功能
1）藍牙WIFI一體化設計，省時、省空間，穩定性更強
2）Bluetooth 4.0標準超長距離藍牙，采用高效穩定的數據傳輸技術，兼容2.1標準，信號傳輸穩定，應用便利靈活

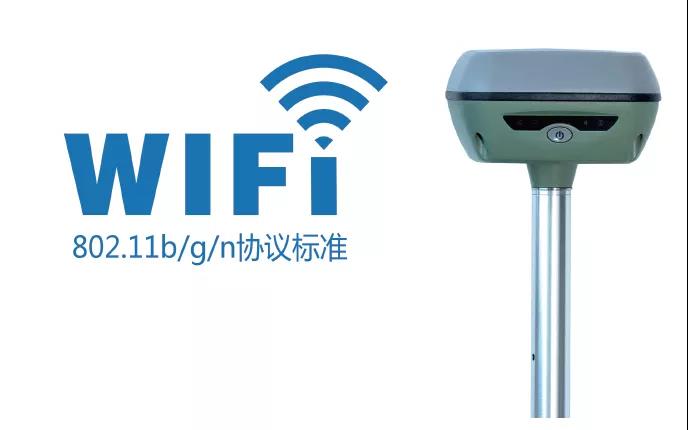

WIFI功能
1）802.11b/g/n協議標準，支持WiFi數據鏈功能，接收機可接入WIFI，通過WIFI進行差分數據播發或接收
2）WIFI熱點功能：任何智能終端均可接入接收機，對接收機功能進行個性化定制；通過WIFI，工業手簿、智能終端等數據采集器可與接收機進行數據傳輸

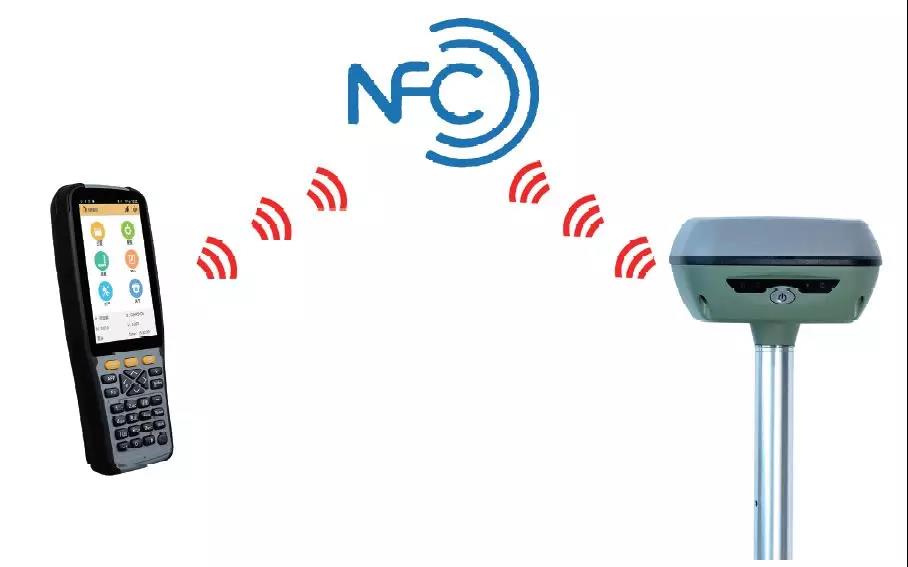

NFC無線通信技術
采用NFC無線通信技術，手簿與主機觸碰即可實現藍牙自動配對（需手簿同樣配備NFC無線通信模塊）
外觀形態
尺寸：135*135*84.75mm，重量：0.97KG。
采用鎂鋁合金材質打造巧且硬的精線條機身，機身材質密度小，比鋁輕三分之一。
單按鍵開機設計，一鍵喚起操作。單按鍵支持包括開關機功能、模式切換功能、數據鏈切換功能、復位功能、U盤模式切換功能。
機身屏幕采用半透明高強度面板，視覺科技感更強。外加四個提示指示燈（數據鏈、衛星、藍牙、電源、），常用信息一目了然。
雙喇叭設計，立體聲音播報，掃除雜音障礙，收音更清晰。
防護膠圈設計突出機身殼體表面，機身不慎跌落時，防護膠圈起到一定的緩沖作用。
物理特性
防水防塵：主機面板、頂蓋、防護膠圈，全方位防水、防塵設計，1m浸泡，杜絕粉塵，IP68級標準。
抗冷凝：100%抗冷凝特性，適合在低溫、濕度大地區工作及存儲。
防震：防滑耐磨機殼，可抗2米隨桿跌落，1.2米自由落體跌落。
工作溫度：–25°C到+65 °C
存儲溫度：–40 °C到+55 °C。適合野外環境作業
高集成設計
內部零部件采用堆疊式高集成設計，內部空間占用少，減小產品機身整體體積。
內部采用高性能零相位GNSS天線，抗干擾能力強。GNSS天線、藍牙天線、WIFI天線“三維一體”高度集成化設計，優化了信號傳輸中斷機制，穩定性強。
外部接口
5芯LEMO口，外接電源功能、RS232串口輸出功能；7芯LEMO接口，USB連接電腦數據傳輸功能、外接U盤（OTG）功能；電臺天線接口，安裝電臺收發天線，接發信號。

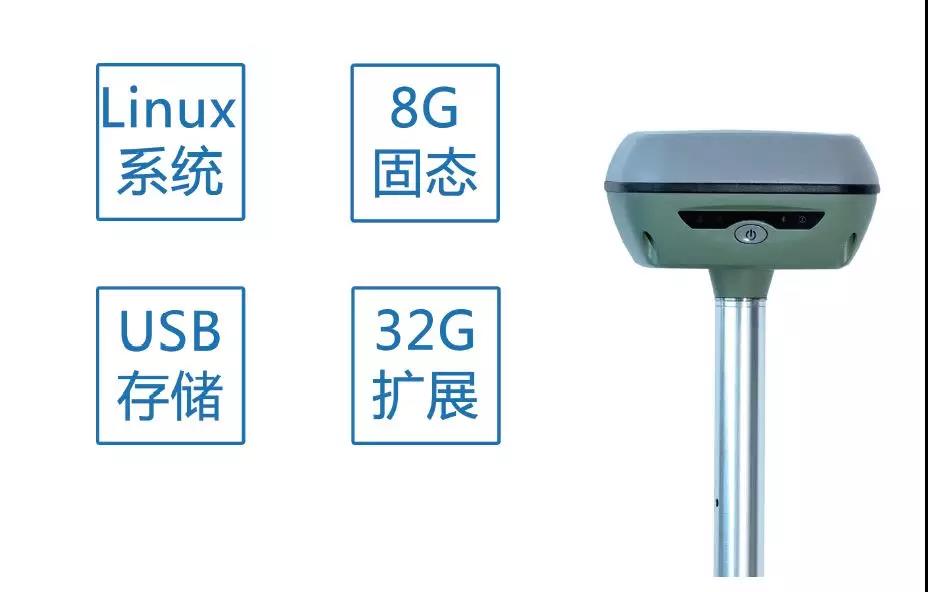

Linux操作系統
高性能銀河平臺，Linux操作系統，搭配8Gb iNAND存儲器（支持32G擴展）
“搖一搖”傾斜測量（選配）
支持“搖一搖”傾斜測量功能，根據對中桿傾斜方向和角度自動校正坐標（選配）。

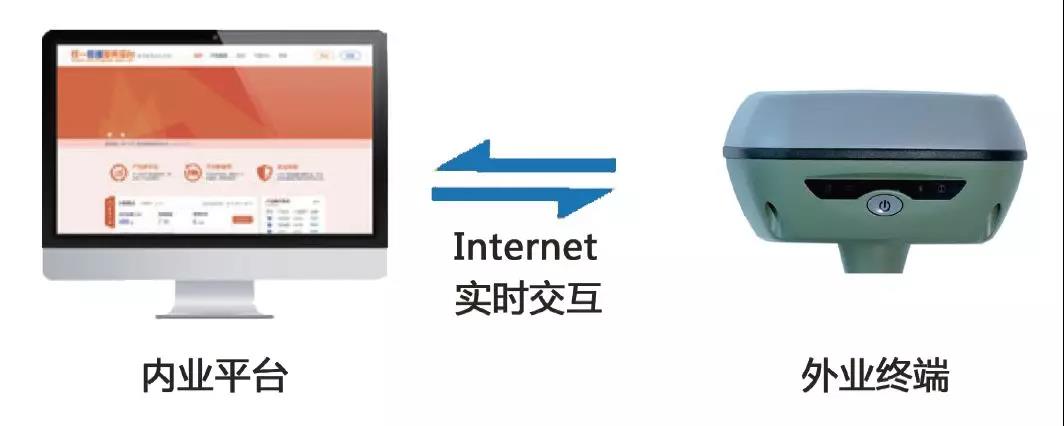

數據云服務
強大的云服務管理平臺，可遠程管理、配置設備，查看進度、管理作業等�？墒褂媚戏椒⻊掌骰蜃越ǚ⻊掌鳌�
數據交互
主機差分數據格式：RTCM 2.1、RTCM 2.3、RTCM 3.0、RTCM3.1、RTCM 3.2輸入和輸出
主機支持多種GPS輸出格式：NMEA 0183、PJK平面坐標、二進制碼。
主機網絡協議支持：VRS、FKP、MAC，支持NTRIP協議。
主機定位數據輸出頻率：1Hz、2Hz、5Hz、10Hz、20Hz
提供二次開發包，開放OpenSIC觀測數據格式以及交互接口定義用于二次開發
傳輸數據
一鍵智能拷貝，即插即用的USB傳輸數據方式，通過外接USB存儲器直接導出主機靜態數據，支持HTTP下載，下載方式更加快捷簡便。
智能存儲
8G內置固態存儲器（支持32G擴展）
自動循環存儲(存儲空間不夠時自動刪除最早數據)
支持外接USB存儲器進行數據存儲
豐富的采樣間隔，最高支持20Hz的原始觀測數據采集
多種存儲格式存儲，南方STH、Rinex2.01和Rinex3.02
電氣性能
1）內置6800mAh高容量電池，一次充電，滿足全天作業
2）支持快速充電，配備全新定制快充充電器，4小時以內即可充滿
3）進口認證電芯，循環充電，使用壽命長，性能安全可靠
4）9-28V DC供電電壓(V) 帶過壓保護
感應器、傳感器
內置感應器，支持電子氣泡功能，自動檢索對中桿是否水平，手簿測量軟件上電子氣泡，可實時精確顯示對中桿的整平狀態。用戶不需要再關注對中桿的物理氣泡。
內置多個溫度傳感器，采用智能溫控技術，實時監控與調節主機溫度
高清語音
內置高清語音，一鍵播報主機模式，智能提醒主機狀態。配合按鍵同時用，操作更簡單便捷。語音功能支持自定義默認支持中文、英語、韓語、俄語、葡萄牙語、西班牙語、土耳其語。
T7產品配套
1、 H5手簿：
采用安卓系統，支持IP67防水防塵，支持4G全網通，采用2G內存+16G閃存，4.3寸高清大屏，后置1300萬像素攝像頭

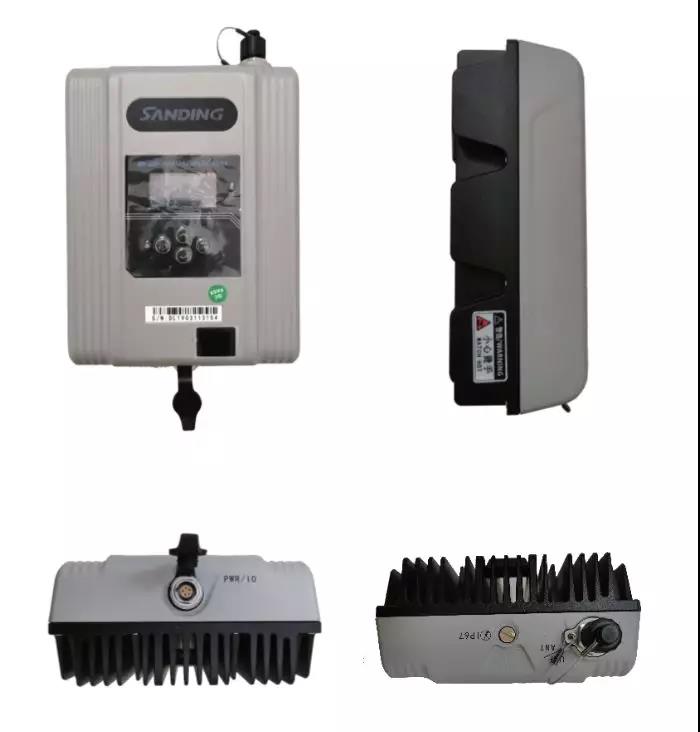

2、極光S1電臺：
高功率發射電臺；高清OLED液晶顯示屏，可直接在電臺上修改參數；支持藍牙連接，可通過工程之星軟件操控電臺；空中波特率支持9600bps/19200bps；頻率范圍410MHz-470MHz；兼容進口通訊協議
3、專業測量軟件：
1）工程之星5.0軟件，可對軟件界面進行“通用風格”和“經典風格”的切換，用戶可根據習慣選擇相應界面風格；
2）CAD放樣支持復雜曲線放樣、圓心放樣，支持起點里程和里程間隔設置，兼容更多的CAD版本圖形
3）道路設計支持：斷鏈，平曲線設計，縱曲線設計，標準橫斷面，邊坡，超高，加寬；平曲線支持直接導入標準直曲元素表和緯地格式
4）針對電力行業，內置了用于電力線勘測和塔基斷面放樣功能
5）全方位優化各類功能、算法；拓展道路、電力等行業應用
4、小型化儀器箱：
輕巧便捷，輕裝上陣，輕身測量，全新立腳設計，放置更穩定，外觀科學合理的紋理設計，更耐磨、更精細的內襯設計，給用戶帶來更為舒適的開箱作業體驗。
參數
|
配置 |
詳細指標 |
|
|
測量性能 |
信號跟蹤 |
496通道
BDS：B1、B2、B3、B1C、B2A SBAS、QZSS：支持 L-Band ：支持 |
|
GNSS特性 |
定位輸出頻率 1Hz～20Hz 初始化時間 小于10秒 |
|
|
定位精度 |
碼差分GNSS定位 |
水平：0.25 m + 1 ppm RMS
垂直：0.50 m + 1 ppm RMS
SBAS差分定位精度：典型<5m 3DRMS |
|
靜態測量精度 |
平面：±（2.5mm+0.5×10-6D） 高程：±（5mm+0.5×10-6D） （D為所測量的基線長度） |
|
|
RTK測量精度 |
平面：±（8mm+1×10-6D） 高程：±（15mm+1×10-6D） （D為所測量的基線長度） |
|
|
|
初始化時間 |
初始化時間 ：10秒 初始化置信度：＞99.99% 備注： 1)支持K705主板： 2)相位中心：L1=81.11mm;L2=76.73mm |
|
操作系統/ |
操作系統 |
Linux |
|
按鍵 |
單鍵操作，方便快捷 |
|
|
指示燈 |
四指示燈 |
|
|
web交互 |
內置Web UI管理后臺，支持WiFi和USB模式訪問接收機內置Web UI管理頁面，實時監控主機狀態，自由配置主機。 |
|
|
語音 |
iVoice智能語音技術，智能狀態播報、語音操作提示； |
|
|
二次開發 |
提供二次開發包，開放OpenSIC觀測數據格式以及交互接口定義用于二次開發 |
|
|
數據云服務 |
網頁版云服務管理平臺，支持在線注冊等遠程管理、數據交互等服務 |
|
|
硬件 |
尺寸 |
135*135*84.75mm |
|
重量 |
0.97KG |
|
|
材質 |
鎂合金 |
|
|
溫度 |
工作溫度：–25 °C到+65 °C |
|
|
濕度 |
抗100%冷凝 |
|
|
防護等級 |
防水：1m浸泡，IP68級 |
|
|
防震 |
抗2米隨桿跌落 |
|
|
電氣 |
電源 |
9-28V寬壓直流設計，帶過壓保護 |
|
電池 |
高容量內置電池 6800mAh 7.4V |
|
|
電源解決方案 |
常規作業滿足8小時以上續航時間 （提供7*24h持續工作電源解決方案） |
|
|
通訊 |
I/O端口 |
5芯LEMO接口 外接電源接口+RS232 電臺天線接口 |
|
無線電調制解調器 |
內置收發一體電臺，工作頻率410-470MHz，支持外置發射電臺 5W/25W/35W，典型作業距離10km
|
|
|
藍牙 |
BLEBluetooth 4.0藍牙標準，支持Android系統手機連接；Bluetooth 2.1 + EDR標準 |
|
|
NFC無線通信 |
||
|
WIFI |
標準 |
802.11b/g/n標準 |
|
WIFI熱點 |
具有WIFI熱點功能，任何智能終端均可接入接收機，對接收機功能進行豐富的個性化定制； |
|
|
WIFI數據鏈 |
接收機可接入WIFI，通過WIFI進行差分數據播發或接收 |
|
|
數據存儲/傳輸 |
數據存儲 |
8G內置固態存儲器,支持32G外接擴展；自動循環存儲(存儲空間不夠時自動刪除最早數據)；支持外接USB存儲器進行數據存儲 |
|
數據傳輸 |
一鍵智能拷貝通過外接USB存儲器直接導出主機靜態數據；即插即用的USB傳輸數據方式；支持HTTP下載，下載方式更為簡便及多樣化。 |
|
|
數據格式 |
靜態數據格式：STH、Rinex2.01和Rinex3.02等多種格式 |
|
|
慣導系統/傳感器 |
電子氣泡 |
內置感應器，手簿軟件可顯示電子氣泡，實時檢查對中桿整平情況 |
|
搖一搖傾斜測量（選配） |
內置IMU慣性測量傳感器，支持搖一搖傾斜測量功能，根據對中桿傾斜方向和角度自動校正坐標。 |
|
|
溫度傳感器 |
內置溫度傳感器，采用智能溫控技術，實時監控與調節主機溫度 |
|
